Регулировка мощности

Регулировка мощности

Часто возникает необходимость регулировать мощность электрического тока. Например, что бы убавить напряжение электролампы и тем самым продлить ей срок службы или плавно менять частоту вращения электродвигателя, так же не лишним будет регулировка температуры жала паяльника и т.д. и т.п. Продолжать можно долго. Выход, конечно, есть, это может быть балластный резистор, ЛАТР, балластный конденсатор, но гораздо более эффективен, на мой взгляд, симисторный регулятор. В энергопотребителях не слишком критичных к форме питающего напряжения это наилучший выбор. Сразу скажу, что я не большой специалист в данном вопросе, поэтому воспользовавшись интернетом, я был неприятно поражён сложными схемами управления симистором. Предлагаемые схемы содержат слишком много деталей и, по-моему, устарели. Скажем, зачем городить схемы на транзисторах или микросхемах, когда существуют дешёвые и надёжные динисторы. Допустим симметричный (двунаправленный), динистор DB 3 стоит в моём уральском городке всего три рубля. При сегодняшних ценах это даже смешно. А преимуществ, по сравнению с транзисторными схемами, где транзисторы работают в режиме обратимого пробоя (лавинообразно отпирающаяся транзисторная схема), много. Я уже не говорю о микросхемах. Для простого регулятора собирать подобные схемы не выгодно ни в плане экономии средств, ни в плане экономии времени, да и заморачиваться лишний раз не охота. Предлагаемая схема проста, надёжна и доступна для повторения. Собрать её сможет даже человек, не обладающий элементарными базовыми знаниями в электронике.

Регулировка мощности


На всякий случай поясню назначение деталей. Т1 – это симистор, в моём случае я использовал КУ208В, хотя возможно подключить и импортные симисторы (триаки) ВТА, ВТВ, ВТ.

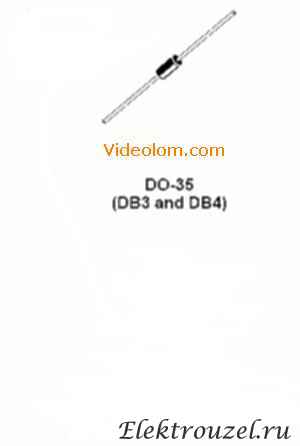

Элемент схемы Т – это и есть вышеупомянутый симметричный динистор (диак) импортного производства DB 3 (можно DB 4). По размеру он очень мал, что делает монтаж его очень удобным, я например, в некоторых случаях припаивал его непосредственно к управляющему выводу симистора. Выглядит он так:

Регулировка мощности


Резистор 510.Оm – ограничивает максимальное напряжение на конденсатор 0,1 mkF, то есть если движок переменного резистора потавить в положение 0.Оm, то сопротивление цепи всё равно будет 510.Оm
Справа на схеме резистор на 20 kOm и конденсатор 0.22mkF именуемая RC цепью. RC цепочка, это своеобразная защита симистора от выбросов напряжения при работе на индуктивную нагрузку. То есть если Ваша схема будет регулировать активную нагрузку (лампочка, паяльник, ТЭН и т.д.), то R3 и C можно исключить из схемы, а это делает схему до смешного простой.
И так, конденсатор 0,1mkF заряжается через резисторы 510.Om и переменный резистор 420kOm, после того, как напяжение на конденсаторе достигнет напряжения открывания динистора DB 3, динистор формирует импульс, открывающий симистор, после чего, при проходе синусоиды, симистор закрывается. Частота открывания-закрывания симистора зависит от напряжения на конденсаторе 0.1 mkF, которое, в свою очередь, зависит от сопротивления переменного резистора. Таким образом прерывая ток (с большой частотой) схема регулирует мощность в нагрузке. Допустим, если подключить электролампу через диод, мы заставим работать её «в пол накала» и продлим её жизнь, однако не получиться регулировать яркость, да и неприятного мерцания не избежать. Этого недостатка нет в симисторных схемах, так как частота переключения сисмистора слишком высока и увидеть мерцание лампы человеческому глазу не под силу. При работе на индуктивную нагрузку, например электродвигатель, можно услышать своеобразное «пение», это частота с которой симистор подключает нагрузку к цепи. Скажу для тех, кто не знает: электродрели прочий электроинструмент с регулировкой вращения так же использует симисторные схемы. Правда двигатели в вышеперечисленом коллекторные. Но данная схема была испытана и с асинхронным двигателем 220 V(вытяжка в мастерской) и результат был отличный. По поводу повторения данной схемы я писал уже выше, но на всякий случай выложу плату в формате LAY для лазерно-утюжной технологии (ЛУТ) (plata.zip [1,78 Kb] (cкачиваний: 676) ).
Кто не сталкивался с этим, поясню, программа Sprint-layout которая и откроет этот фаил, создана для разводки печатных плат. Её можно скачать в инете без проблем, а также купить на Официальном сайте. С помощью этой программы можно и напечатать плату для ЛУТ. Про лазерно-утюжную технологию изготовления печатных плат написано очень много, так что я себя не буду затруднять.

Фото работающей схемы:
Регулировка мощности
Регулировка мощности
Регулировка мощности
Регулировка мощности
Регулировка мощности
Регулировка мощности

И плата:
Регулировка мощности
Регулировка мощности

Плата сделана под КУ208, резисторы и конденсаторы ставил те, которые надо было давно выкинуть, в настоящее время конденсаторы гораздо меньше. С помощью программы sprint-layout можно создать свою плату которая по размерам будет соответствовать Вашим запросам. Да и навесным монтажём сделать её проще простого. Так что удачи, и я буду рад, что смог кому то помочь.
P.S. Подобная схема реализовано в пылесосах с регулировкой всаса (мощности).
